【SwiftUI】環境設定ウインドウの変換タブのレイアウト調整

MultiTextConverterをSwiftで再実装してみるという試みを行っています。今回は環境設定ウインドウの見た目の作成の続きで、変換タブのレイアウト調整です。

経緯はこちらの記事をご覧ください。

関連記事

筆者が以前、開発して、フリーウェアとして公開しているMultiTextConverterというmacOSアプリがあります。主要な機能はテキストファイルのテキストエンコーディングの変換と改行文字の変換です。 アールケー開発のWebサイ[…]

スポンサーリンク

調整内容の確認

前回の記事で環境設定ウインドウの変換タブを作成しました。しかし、レイアウトの調整が必要となりました。現時点での状態は次の通りです。

これに対して次のような調整を今回の記事では行います。

  • 全体的に余白が少ないので、左右に余白を作る
  • 垂直方向に中央揃えになっているので、上端に寄せる
  • チェックボックスが中央揃えになっているので、左揃えにする

左右に余白を作る

タブの境界とポップアップボタンの境界が近すぎる印象があります。SwiftUIでビューの周囲に余白を作るには、padding()モディファイアを使用します。

変換タブの内容はConverterOptionViewで実装していて、ConverterOptionViewは一番外側にVStackを持っていて、各ポップアップボタンは全て、このVStackに入っています。

タブの境界とポップアップボタンとの境界に余白を作るのは、言い換えると、VStackの周囲に余白を作るということになります。

次のようなコードです。

struct ConverterOptionView: View {
    var body: some View {
        VStack {
            // 省略
        }
        .padding()
    }
}

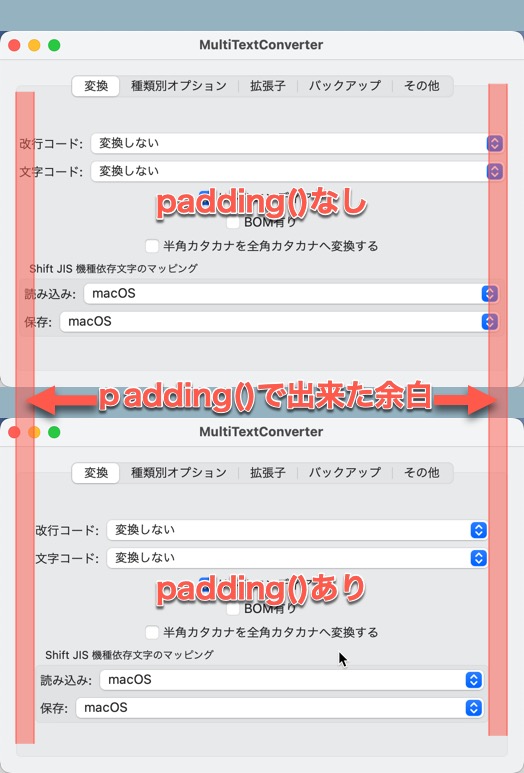

padding()で前後を比較すると次の通りです。良い感じに余白が入ります。

垂直方向の上端に揃える

次の全体の垂直方向の位置を調整します。全体がVStackに入っており、VStackはサブビューを垂直方向に並べて配置します。VStackは垂直方向で中央に揃えるので、VStackのサブビューの最後に伸縮可能なスペーサーを配置して、上端に寄せます。

伸縮可能なスペーサーはSwiftUIではSpacer()です。

VStackのサブビューの最後、GroupBoxの次にSpacer()を追加します。

struct ConverterOptionView: View {
    var body: some View {
        VStack {
            // 省略

            GroupBox("Shift JIS 機種依存文字のマッピング") {
                Picker("読み込み:", selection: $sjisMappingRead) {
                    Text("macOS").tag(0)
                    Text("Windows (Code Page 932)").tag(1)
                }

                Picker("保存:", selection: $sjisMappingWrite) {
                    Text("macOS").tag(0)
                    Text("Windows (Code Page 932)").tag(1)
                }
            }

            Spacer()
        }
        .padding()
    }
}
スポンサーリンク

チェックボックスなどを左揃えにする

ポップアップボタンとグループボックスはタブビューの大きさに合わせてリサイズされているので問題ないのですが、チェックボックスはリサイズされずに、中央揃えになっています。この状態ではおかしいので、左揃えに変更します。

VStackのサブビューの水平方向の配置は、VStackのイニシャライザで指定できます。

次のコードは、左揃えというか、行頭揃えになります。

VStack(alignment: .leading)

チェックボックスとグループボックスの間に余白を作る

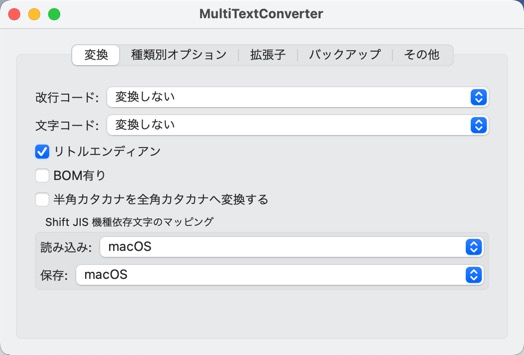

この時点で実行してみると、次のような表示になりました。

「半角カタカナを全角カタカナに変換する」と「Shift JIS 機種依存文字のマッピング」というラベルが少し近すぎるような印象があります。

もう少し余白を作った方が良さそうです。ここではSpacer()を追加して高さを指定します。高さを指定するには、frame()モディファイアを使用します。

struct ConverterOptionView: View {

    var body: some View {
        VStack(alignment: .leading) {
            // 省略

            Toggle("半角カタカナを全角カタカナへ変換する", isOn: $replaceHalfKatakana)

            Spacer()
                .frame(height: 20)

            GroupBox("Shift JIS 機種依存文字のマッピング") {
                // 省略
            }

            Spacer()
        }
        .padding()
    }
}

まとめ

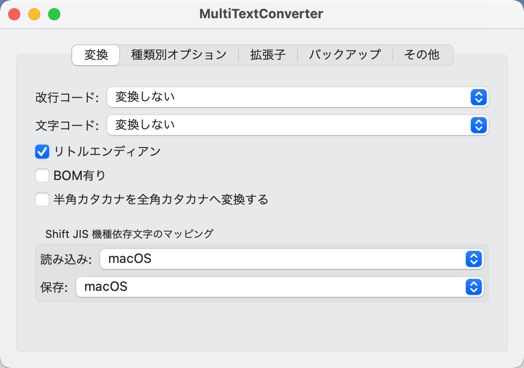

これで変換タブの見た目は完成です。この時点では次のような表示になりました。

ウインドウのリサイズをしても、レイアウトが意図した方向に揃っていることも確認できました。

MultiTextConverterの開発はFlutter Desktopでも出来る?(2022年7月5日追加)

MultiTextConverterは特定のデバイスに依存した機能がありません。それならば、マルチプラットフォーム対応可能なフレームワークでも実装しやすいなぁと思いました。例えば、Flutterです。Flutterは3.0からmacOS用のデスクトップアプリもサポートされました。

関連記事

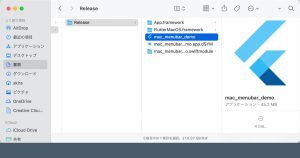

Flutterでデスクトップアプリが作れるようになり、気になるポイントを確認しています。この記事ではビルド方法についてです。 App Store Connectへの登録 AppStore配布を行う場合は、App Store C[…]

SwiftUIで作り始めたのですが、Flutter Desktopも試してみたくなりました。

しばらく、Flutterの学習と検討で中断します。
